一、需求

通過與相關技術人員的交流，結合我公司在機場專網通信設備的設計與研發經驗，提出了一套適 合衛星IP通信系統的總體技術方案，突出系統在業務規模，網絡結構，維護管理，安全控制，應急 處理等方面的特殊需求，還兼顧到未來業務及應用的延續性和擴展性。

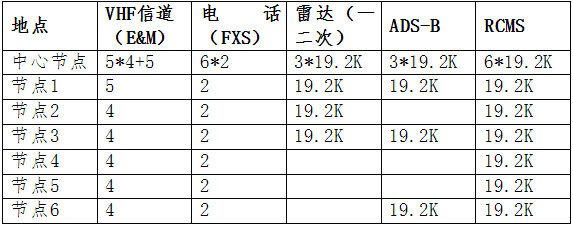

傳輸業務需求：

需求說明：

1) 節點1至節點6業務數據均傳輸到中心節點，傳輸方式為衛星IP 電路，中心節點總帶寬為2M。

2) 甚高頻、電話、雷達業務需壓縮處理。

3) 所有節點預留設備監控系統的接口和帶寬。

4) 所有節點設備，請預留地面線路接口。

二、解決方案

針對國內機場客戶特殊應用要求，我公司為機場客戶開發了ZMUX系列專網通信設備，可完全滿足 機場客戶需求應用，并已在全國各省100多個機場客戶成功運行多年，得到客戶一致認可及好評。

同時，我公司與機場客戶已有10多年合作經驗，一直以來與機場客戶都保持著交流學習，按照機 場客戶提出來的一些好建議，對ZMUX系列設備進行更人性化的升級及新增更多組網應用。

我公司是一家國家高新技術企業，公司成立10多年，一直專注于PCM設備、光通信設備等通信網 絡技術研究與開發，全部產品均為自行研發、安全可靠性強，擁有雄厚的技術實力，處于行業領先 地位。

主營產品：MSTP設備、PCM設備、SDH設備、綜合業務接入平臺、電話光端機、多業務光端機、E1 保護倒換設備、PDH光端機、DXC設備、通信工程配套產品，等等。公司產品已廣泛應用于民航、海 事、政府、電力、能源、鐵路、高速公路等行業客戶，已熱誠服務于國內100多家空管與機場客戶、 100多家海事局等行業客戶。

2.1 方案介紹

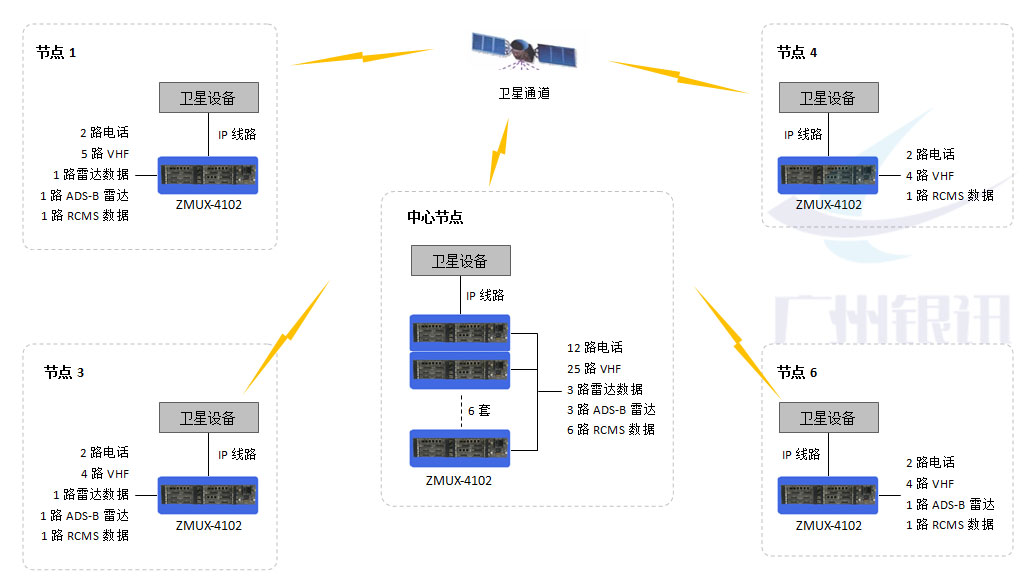

每個遠端節點安裝1套ZMUX-4102新一代多業務接入傳輸平臺，將 每個節點的VHF、ADS-B雷達、同步雷達、RCMS數據等綜合業務統一接入，通過衛星的IP電路傳輸到 中心節點。

中心節點安裝6套ZMUX-4102新一代多業務接入傳輸平臺，分別對 應各個節點的ZMUX-4102組網通信，實現多業務信號點對點通信功能。

2.2 功能特點

1）可選衛星IP電路傳輸

傳統PCM設備基于E1電路傳輸，本方案提供的ZMUX-4102平臺可直 接基于衛星的IP電路實現多業務信號點對點通信功能，支持IP傳輸時延優化、抖動緩存吸收、抗丟 包等功能，提高IP傳輸時穩定可靠性，可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬 ，互不影響，確保重要業務傳輸穩定可靠。

2）支持壓縮技術

傳統PCM設備的1路VHF、同步雷達 或 電話均占用1個64K帶寬，本 方案提供的ZMUX-4102平臺采用了壓縮技術，將標準1路64K甚高頻、雷達數據及電話均壓縮成9.6K帶 寬，可節省衛星IP電路帶寬，節省衛星線路費用，并保障語音、數據通訊質量。

3）安全可靠性高

ZMUX-4102平臺從工作電源、主控交叉電路、傳輸鏈路、業務端口 等方面都設有備份冗余功能，可選雙主控1+1保護，雙電源1+1保護，雙傳輸鏈路自動保護等。

4）性能穩定可靠，良好的兼容性

ZMUX-4102平臺已在民航內蒙空管分局二次雷達傳輸系統、民航西 藏區局甚高頻傳輸系統等項目成功應用，ZMUX系列產品已成功在國內多家空管、機場及海事局專網 用戶與國外多款知名品牌電臺配合使用，例如：德國R&S、英國PAE、意大利OTE、美國先創、挪威 JOTRON、新西蘭TAIT、日本建伍、澳大利亞Spectra等，設備安全可靠，兼容性好，得到客戶的肯定 。

5）業務擴展能力強

ZMUX-4102平臺為插卡式設計，將來可通過擴展業務板卡，有效的 滿足系統業務擴容，可選：甚高頻、同步雷達、ADS-B雷達、盲降/導航、DME測距、DVOR全向信標、 指點信標、無方向信標、氣象自觀數據、自動轉報數據、氣象雷達、集中監控數據，等空管與機場 常用業務。

6）一地一空保護傳輸

ZMUX-4102平臺可選1路空中衛星線路與1路地面線路自動保護切換 。默認選用衛星IP電路傳輸，可預留地面E1電路接口作為備用鏈路，保障雷達數據安全可靠性傳輸 。

7）集中監控功能

可選網管功能，可監測全網ZMUX-4102平臺配置信息、傳輸鏈路狀 態、鏈路保護狀態、業務端口狀態等。

三、設備簡介

4.1多業務接入傳輸平臺  ZMUX-4012

ZMUX-4102是一款多業務接入與傳輸平臺，可基于IP專線、E1線路 、光纖、STM-1/4線路、衛星IP、微波、無線3G/4G等通道，滿足電話、音頻、低速率數據等窄帶業 務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，適用于目前IP化傳輸網絡發展趨勢 。

ZMUX-4102 平臺由機箱、電源板、主控板和IO業務板構成。機箱 采用2U高設計，主要完成電源板、主控交叉板與IO業務板之間的信號互連，共有10個板卡插槽，包 括2個熱備份電源板插槽、2個主控交叉板插槽、6塊IO業務板通用插槽。

ZMUX-4102正面示意圖

ZMUX-4102機箱為19英寸2U高。

外觀尺寸：90mm(高) x 440mm(寬) x 250mm(深)，含前掛耳。

設備前面板設有4個LED指示燈、1個告警蜂鳴器與1個止鈴鍵。

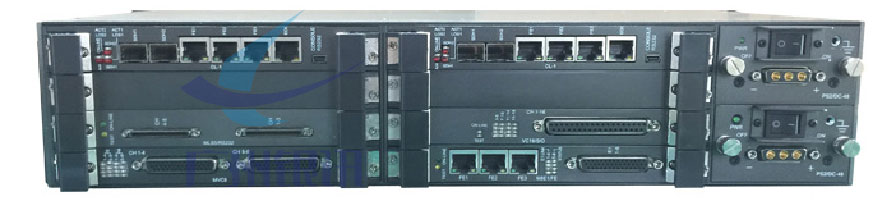

ZMUX-4102背面示意圖

設備背面共有10個插槽，包括：

2個電源板專用插槽（可選：單直流、單交流、雙直流、雙交流、一交流與一直流）

2個交叉主控板專用插槽（可選：CL-1 或 CL-4）

6個IO業務板通用插槽（可選：E1/FE接口板、RS232接口板、RS422接口板、RS485接口板、音頻/E&M接口板、語音接口板等）

ZMUX-4102平臺功能特點

雙電源保護：可選雙電源輸入1+1保護，雙電源板冗余備份。

雙主控保護：可選2塊主控交叉板，提供1+1備份保護。

傳輸多元化：

1) 有線傳輸 可選IP專線、E1線路、光纖、STM-1/STM-4線路。

2) 無線傳輸 可衛星IP、3G/4G無線專線、無線微波、無線網橋。

多鏈路保護：可選雙鏈路 或 多鏈路自動保護切換，多種保護模式可選。

業務類型多：可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、E1、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等。

電信級標準：設備已獲得工信部入網許可證，性能達到電信級標準。

定制開發能力：我公司全部產品都是自主研發，擁有核心技術，還申請了多項國家實用新型專利，可根據專網用戶的特殊需求，量身定制。

質量保障：我公司嚴格遵循ISO9000質量管理體系，所有產品均通過48小時高溫老化測試，72小時常溫老化測試，業務端口均通過雷擊測試合格。

可選網管功能：可集中監測全網設備運行狀態，可監測：傳輸鏈路、雙鏈路保護、業務端口狀態等。
