發展背景

多年以來，傳統TMD（時分復用）交換技術是多業務承載網絡中最核心的技術之一。但隨著通信行業技術迅速發展，基于IP技術的核心網（IMS）、承載網都已經成熟，并在網上規模部署，具備對傳統TDM設備替代的能力。同時大量TDM設備在網運行時間超過20年，設備老化故障率高，運維不方便，運營商一直在尋求一條合適的TDM退網道路。

目前，各大運營商的網絡均從傳統的電路交換網向基于IP技術的下一代網絡轉型，專網用戶租用運營商傳輸電路，更多提供的是IP電路，使各種承載單一業務類型的縱向網絡不斷融合，向承載多種業務類型的水平分層網絡發展。

但當專網用戶正準備將業務復用到IP電路時遇到了麻煩，IP電路難以預測和控制時延、時延抖動的問題，很難滿足對時序要求較高的音頻與視頻數據傳輸?shù)囊蟆?/p>

新一代IP承載網

針對上述背景，廣州銀訊公司提前布局，提出了一套新一代多業務IP承載網的應用與解決方案，可基于IP鏈路、E1/ 2M鏈路、光纖 或 無線4G等多種傳輸鏈路，滿足64K窄帶業務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，適用于目前IP化傳輸網絡發展趨勢及未來無線4G/5G布局，以解決機場、海事、電力、能源、鐵路、高速公路等專網用戶接入與傳輸要求。

本方案針對各行業專網用戶的應用需求，提供了一種集業務接入、調度與智能傳輸為一體的新一代多業務接入與傳輸平臺，融合了SDH技術優異的傳輸性能和PSN網絡的高效性能，加入了多層級的冗余保護技術及智能化的網絡管理技術，通過采用雙星結構的系統母線，為I/O業務接入層提供了極大的發展空間，除了可提供各類傳統的窄帶業務接口與現代寬帶業務接口，還為未來的業務需求預留了平穩升級的能力的綜合解決方案。

平臺內置的大容量交叉矩陣及大吞吐量的包交換處理模塊，使得業務在網絡中的分發調度變得異常便捷。大規模SOPC（片上系統）技術的應用，使得平臺具有了自我更新升級的能力，如此，既保護了用戶現有投資，又能通過不斷引入新的技術，使得平臺始終保有技術上的先進性。

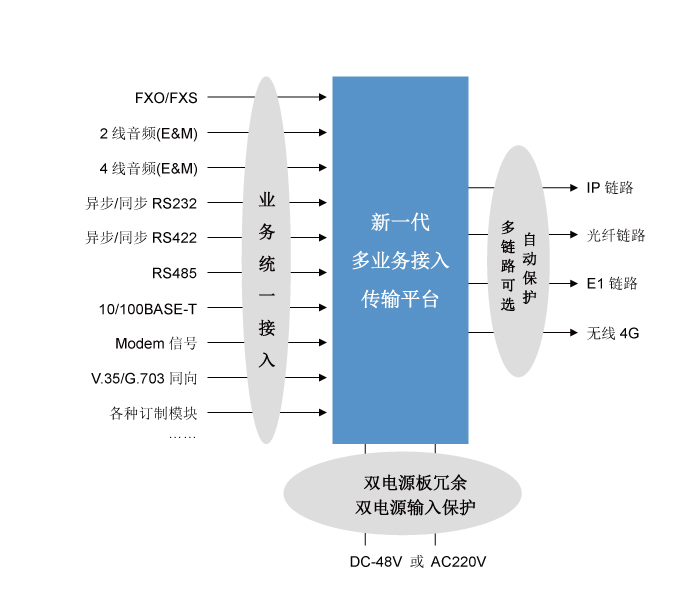

該平臺主要具有以下特點：

1、由系統機箱、電源板、主控板和I/O業務板構成。

2、可選2塊主控板，提供雙主控1+1保護。

3、可選2塊電源板，提供雙電源板1+1保護，雙電源輸入1+1保護，可選DC-48V或AC220V電源板。

4、可選IP鏈路（支持光IP 或 電IP）、E1/2M鏈路、光纖鏈路、無線4G鏈路，可選雙鏈路自動保護切換，接入相同或不同的兩路傳輸鏈路實現備份保護。

5、可選6個I/O業務板插槽，各插槽不對任何I/O業務板進行限制，I/O業務板可選FXO/FXS、2/4線音頻（E&M）、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、磁石電話、熱線電話、V.35、G.703同向64k等。

新一代多業務接入傳輸平臺

6、可選多種環測方式，方便在線測試；更換I/O業務板不丟失設備配置參數；各板卡可帶電插拔，增減板卡不會影響系統正常運行。

7、可選集中網管功能，自動加載全網設備配置信息，可配置各端口參數（如：音頻增益可調，E&M信令模式可調，雷達速率、時鐘可調等），多種自環檢測等功能。

工作原理

新一代多業務接入與傳輸平臺由系統機箱、電源板、主控板和I/O業務板構成。

系統機箱主要功能是提供電源板、主控板與I/O業務板之間的信號互連。本平臺使用模塊化機箱，機箱設有2個電源板專用插槽，2個主控板專用插槽，6個I/O業務板通用插槽。

電源板需要插裝到2個電源板專用插槽，用于向本平臺各類型插卡提供工作電源，可選交流電源板或直流電源板，任意1塊電源板即可提供整套平臺工作電源。為了提高設備可靠性，本平臺還可選配2塊電源板，提供1+1熱備份，可選2塊交流電源板或2塊直流電源板或1塊交流電源板與1塊直流電源板混合使用。

主控板需要插裝到2個主控板專用插槽，主要完成對各塊I/O板的業務信號進行匯聚、交叉、配置及傳輸，還可提供設備網管監控功能。每塊主控板設有2路光纖接口、3路以太網接口。可通過2路光纖接口組成SDH光環網、IP光環網 或 雙光口1+1保護，還可將以太網接口設置為傳輸鏈路接口，通過IP鏈路傳輸。為了提高設備可靠性，本平臺還可選2塊主控板，提供1+1熱備份，也可選單塊主控板獨立工作。

I/O業務板需要插裝到6個I/O業務板通用插槽，可選：STM-1接口板、STM-4接口板、E1接口板、FE接口板、語音接口板、音頻/E&M接口板、低速率數據接口板等。已選用的I/O業務板統一接入各種類型業務信號，實現端到端的通信功能。

解決的關鍵問題

1、解決IP鏈路傳輸時延遲、不穩定等問題

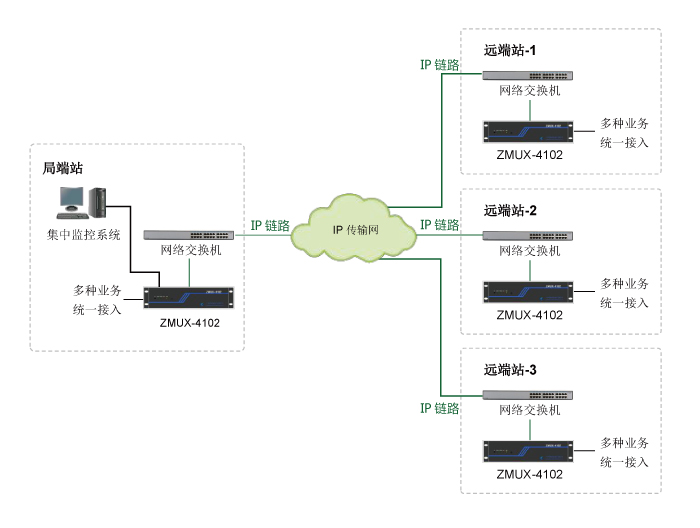

目前國內市場的接入設備一般基于光纖或E1鏈路傳輸，本平臺可將主控板的以太網接口設置為傳輸鏈路接口，基于IP鏈路滿足多業務的傳輸。

當選用IP鏈路傳輸時，可對所接入的業務劃分固定帶寬，保證每路業務擁有穩定的帶寬，互不影響，互不搶占帶寬。還可對業務進行優先級設置，當IP鏈路帶寬緊張或不穩定時，可優先保證重要業務穩定傳輸。

通過IP鏈路傳輸時，不同地區、不同運營商提供的IP鏈路質量不一樣，可能會存在以太網傳輸時延、抖動與丟包等問題，使用戶聽到的語音會出現不連貫、延遲甚至中斷的現象，無法為語音通訊等要求較高的業務提供質量保證。

本平臺針對上述問題，可根據運營商提供的IP鏈路質量，設置平臺的相關參數，達到最佳傳輸效果，可支持傳輸時延優化、抖動緩存吸收、抗丟包等功能，提高傳輸時穩定可靠性，解決語音通訊時出現不連貫、延遲甚至中斷的問題。

2、提供全系統冗余保護能力

目前國內市場的接入設備更多只對電源部分設有冗余保護功能，部分專網用戶對系統安全、可靠性能要求較高，只有電源保護是滿足不了安全可靠性要求高的專網客戶。

本平臺采用模塊化分布式架構實現了平臺各個功能塊都具備冗余保護功能，并提供了一個沒有單點故障的彈性系統，從工作電源、主控交叉電路、傳輸鏈路等方面都設有冗余保護功能，確保平臺能夠長期可靠、不間斷的運行，同時必須具有應對各種意外事故的能力。

雙主控冗余 ：提供2塊主控板冗余備份。

雙電源冗余 ：提供2塊電源板冗余備份，雙路電源輸入1+1保護。

多鏈路保護：可選配IP、E1、光纖等多種傳輸鏈路，可支持不同類型傳輸鏈路的自動倒換。

全面診斷維護功能：提供設備電源、傳輸鏈路、業務端口等一系列自檢診斷功能，使用戶不需要到達現場即可有效、快速地定位問題。診斷功能是通過環回各種端口實現，可以定位是由于平臺硬件還是外部系統引起故障（例如：用戶線纜或連接到平臺的傳輸鏈路）。

助力專網用戶構建面向未來的多業務IP承載網

在專網通信領域，目前進口品牌產品在我國市場的占有率還是比較高，某些行業還是長期習慣性的依賴進口品牌產品。

在信息安全成為當今世界面臨的嚴峻問題的時候，有必要逐步提升國內自主品牌產品的市場占有比率，尤其是一些對信息比較敏感的行業，更應加快實現信息設備的全部國產化。

廣州銀訊公司憑借自身創新精神與持續致力于各種專網通信設備的研發及生產，一方面順應行業IP化發展潮流，研發具備有多技術、多業務融合的專網通信設備，另一方面不斷充實發展企業自身，吸納更多的專網通信人才，繁榮企業發展。

目前，廣州銀訊公司自主研發及生產的新一代多業務接入與傳輸平臺已廣泛應用于機場、海事、出口等行業，憑借產品性能穩定可靠、售后響應快、安裝維護簡單，得到廣大用戶的認可，助力各個行業專網用戶構建新一代多業務IP承載網。
